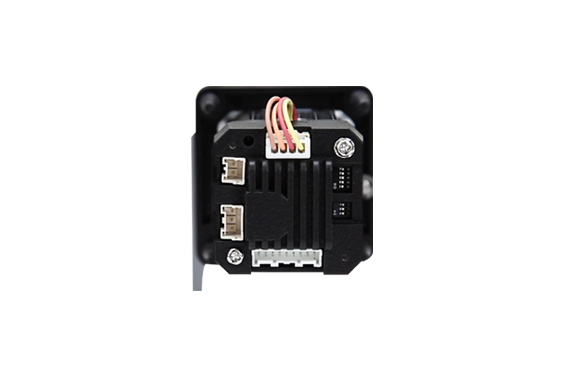

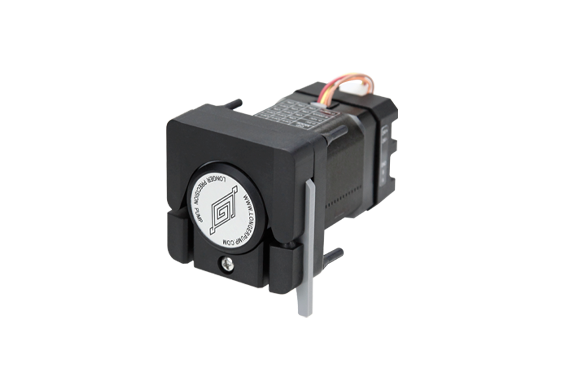

T100-SC01&WX10 通信控制42步进电机一体机
T100-SC01&WX10-14-H是主要用于仪器设备配套的OEM蠕动泵，含WX10-14-H微型蠕动泵泵头。采用42步进电机，电机与驱动集成为一体机，结构紧凑，体积小巧。通过RS485接口(支持Modbus RTU协议)对泵进行通信控制。
  • T100-SC01&WX10 通信控制42步进电机一体机
  • T100-SC01&WX10 通信控制42步进电机一体机
  • T100-SC01&WX10 通信控制42步进电机一体机
  • T100-SC01&WX10 通信控制42步进电机一体机
产品特点

采用42步进电机，电机驱动与电机集成为一体，体积小巧，结构紧凑

通过RS485 (支持Modbus RTU协议)对泵进行通信控制

含WX10-14-H微型蠕动泵泵头，具有4滚轮，降低流体脉动

WX10-14-H泵头可适配壁厚为0.8mm-1.0mm的多种规格软管

技术参数
参数
电机类型 步进电机
是否含控制板 是
最大参考流量（单通道） 40mL/min
含泵头型号 WX10-14-H (已含)
转速范围 ≤100rpm
转速控制 RS485接口，支持Modbus RTU和利来国际w66最老品牌OEM协议
控制功能 通过通信指令控制转速、启停、方向、全速状态
外形尺寸 94x59x67.5mm
安装方式 面板安装
适用电源 DC24V/8W
工作环境温度 0℃-40℃
工作环境湿度 ＜80%
重量 0.47kg
演示视频

  • 利来国际w66最老品牌42步进电机一体机外控信号控制

  • 利来国际w66最老品牌42步进电机一体机DIP拨码开关设置转速

  • 利来国际w66最老品牌42步进电机一体机通讯方式控制

  • 利来国际w66最老品牌42步进电机一体机外控信号控制
  • 利来国际w66最老品牌42步进电机一体机DIP拨码开关设置转速
  • 利来国际w66最老品牌42步进电机一体机通讯方式控制

详细参数



T100-SC01&BPH01

T100-SC01-02

T100-SC01&WX10-14-H

T100-SC01&JY15-12-C

T400-SC01&BPH01

T400-SC01-02

转速范围

0-100rpm

0-400rpm

控制分辨率

Modbus协议：0.01rp

利来国际w66最老品牌OEM协议：0.1rpm

Modbus协议：0.01rpm

利来国际w66最老品牌OEM协议：1rpm

控制功能

通过通信指令控制泵的转速、启停、方向和全速状态。

泵的上电运行状态可设。

RS485接口，支持Modbus RTU协议和利来国际w66最老品牌OEM协议

通信控制参数

波特率：1200bps, 9600bps, 19200bps, 115200bps

校验位：无校验或偶校验

通信地址：1-32

停止位：1位停止位

输出功能

DC5V   10mA

适配电源要求

DC24V/8W

DC24V/12W

外形尺寸(L*W*H)

带BPH01泵头：117x64x63mm

带KZ15/KZ10泵头：116x60x69mm

带WX10泵头：94x59x67.5mm

带JY15-12泵头： 110x60x61mm

安装方式

面板安装

工作环境参数

温度0℃-40℃，湿度＜80%

产品重量(含泵头)

带WX10泵头：0.47kg; 带BPH01/JY15/KZ10/KZ15泵头：0.54kg



适配泵头软管及流量


驱动器型号

最大转速

适配泵头

适配软管

最大参考流量(mL/min)

T100-SC01-02

100rpm

KZ10

内径≤3.17mm，壁厚0.86mm

23

KZ15

13#，14#，19#，16#

42

T400-SC01-02

400rpm

KZ10

内径≤3.17mm，壁厚0.86mm

92

KZ15

13#，14#，19#，16#

168

T100-SC01&BPH01

100rpm

BPH01(已含)

13#，14#，19#，16#，25#

82

T400-SC01&BPH01

400rpm

BPH01(已含)

13#，14#，19#，16#，25#

340

T100-SC01&WX10-14-H

100rpm

WX10-14-H (已含)

内径≤3.17mm，壁厚0.8-1mm

40

T100-SC01&JY15-12-C

400rpm

JY15-12-C (已含)

25#, 17#

170

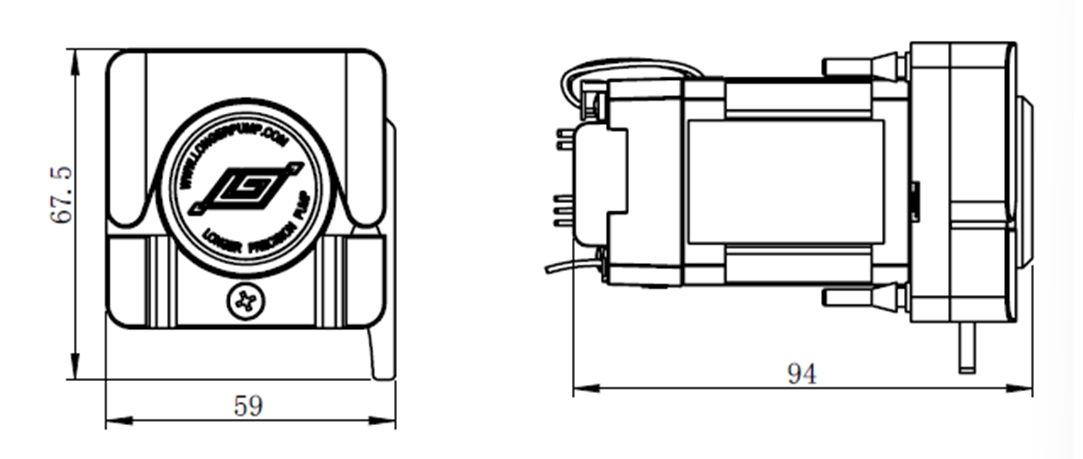

外形尺寸图


42 WX10.jpg


流量曲线图


WX10-14, JY10-14.jpg
